电子洁净厂房设计与施工：精密制造的洁净基石

作者：四川省华盛兴邦工程设计有限公司浏览：发表时间：2025-06-13 13:59:18

在纳米级晶体管蚀刻的无声战场在微米级显示屏组装的精密舞台，一粒比头发丝细小百倍的尘埃，足以引发灾难性的良率下滑甚至停产。电子洁净厂房正是抵御这些“微观杀手”、守护芯片与显示面板生命线的核心堡垒。其设计与施工的精密与严谨程度，直接决定了尖端电子产品制造的成败。

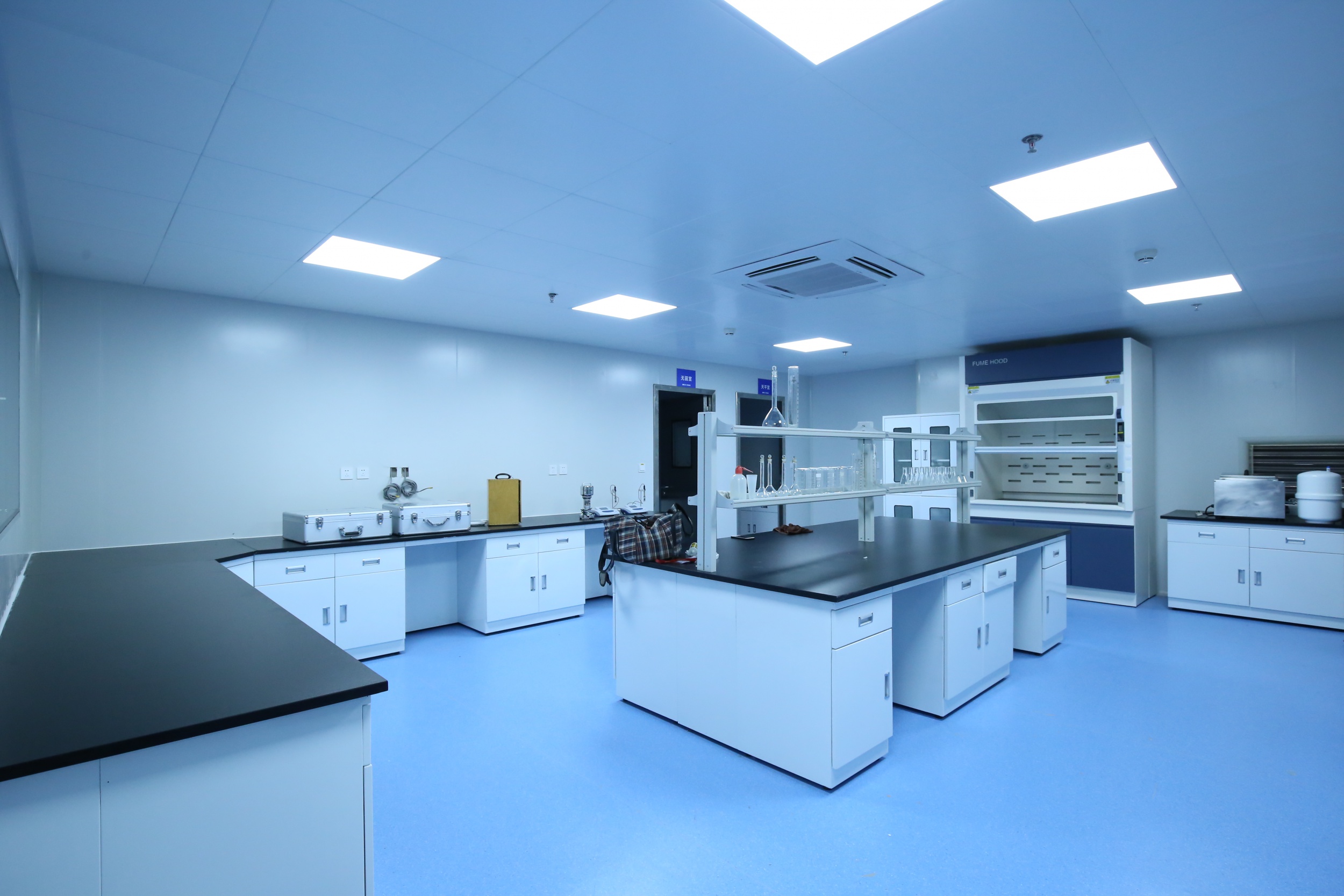

电子洁净厂房设计与施工：精密制造的洁净基石-四川华盛兴邦工程设计公司

区别于普通工业建筑，电子洁净厂房的核心使命是创造并持久维持受控的净化环境。这一目标贯穿于从蓝图规划到最终验收的每一个环节。

一、设计：精密环境的蓝图规划

洁净厂房设计绝非简单划分空间，而是一项融合了多重学科知识的系统性工程。

洁净度等级与布局规划：设计始于对生产工艺的深度理解。根据产品要求（如半导体前道制程常需ISO Class 1-3级，后道封装或显示面板制造可能需ISO Class 5-8级），确定各功能区域的洁净等级。*合理的空间布局*至关重要，必须严格遵循 “洁净度梯度递减” 原则。人员与物料从较低洁净区（如更衣通道）流向核心高洁净区（如晶圆处理区），通道设计需避免交叉污染。关键设备区需重点保护。

空气净化与气流组织：这是维持洁净度的核心生命线。系统设计需包含：

高效过滤：大量配置HEPA（高效空气过滤器）或 ULPA（超高效空气过滤器），严格过滤送入空气。

气流模式： *垂直单向流（层流）*或*水平单向流*是实现高洁净度的最优选择，空气如同“活塞”般平推污染物。非单向流（乱流）适用于较低等级区域。气流速度、均匀性是关键指标，需精确计算模拟。

压差控制：通过精确的风量平衡，确保高洁净区对低洁净区维持正压，阻止外部污染物侵入。压差梯度需清晰合理。

换气次数：极高的换气次数（每小时可达数百次）是持续稀释、排除内部污染物的保障。

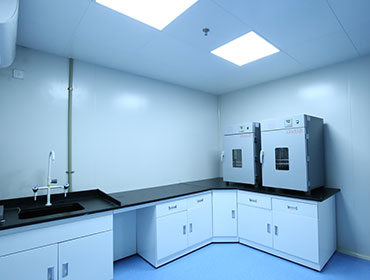

电子洁净厂房设计与施工：精密制造的洁净基石-四川华盛兴邦工程设计公司

环境参数综合控制：

温湿度精密调控：电子制造对温度（±0.1°C级稳定性）、湿度（±2%RH级控制）极其敏感，直接影响工艺稳定性和静电控制。设计需考虑工艺设备发热量巨大带来的热负荷挑战。

微振动控制：精密光刻机等设备对振动极为敏感。设计需包含独立基础、隔振沟、弹性支座等专业防微振措施。振动敏感度分析（VCA）不可或缺。

静电防护：采用防静电地板、墙体材料、接地系统，结合湿度控制，有效管理ESD（静电放电）风险。

二、材料与系统：构筑洁净的物理屏障

设计理念的实现，高度依赖精心选择的材料和系统：

围护结构：墙面、天花普遍采用表面光滑、气密性极佳、耐腐蚀、易清洁、且不产尘的金属壁板（如电解钢板、不锈钢板）。接缝处理要求极高，确保无泄漏死角。观察窗需采用双层气密设计。

高架地板系统：是支撑设备、走线（电力、气体、化学品、真空等）并构成垂直单向流静压箱的关键。要求极高平整度、承载能力及稳定性。

专用净化设备：

FFU（风机过滤单元）：常用于层流区，将风机和高效过滤器集成在天花板模块内，提供均匀洁净气流。

洁净室专用空调机组（MAU+RCU）： MAU（新风机组）深度处理室外新风；RCU（循环空调机组）处理室内回风，精准控温控湿。

传递窗/气闸室：物料进出洁净区的必要缓冲设施，带有互锁和自净功能。

三、施工：将蓝图变为现实的精密艺术

施工是将严谨设计转化为实体的过程，要求极高的工艺纪律与项目管理能力。

严格的无尘化管理：是洁净室施工的灵魂。必须建立严格的准入制度（如穿洁净服、登记）、分阶段清洁制度（进场前、安装中、完工后）、工完场清制度。使用专用无尘工具。施工区域需有效隔离。

精湛的密封工艺：所有接缝、穿孔、接口的密封处理是保证气密性的命脉。选用优质密封胶（如硅酮胶），施工必须精细到位，并经气密性测试验证（如发烟测试）。

管道与机电安装的精准性：大量复杂工艺管道（大宗气体、特种气体、超纯水、化学品、废水、真空）和机电管线（供电、弱电、自控）需在高架地板下或技术夹层内进行高精度、无冲突的安装。严格的坡度控制、材质选择、焊缝处理、洁净施工（如充氮焊接、循环冲洗）必不可少。BIM技术的应用极大提升了协调效率与安装精度。

交叉作业协调：土建、净化装修、暖通、工艺管道、电气、自控、设备安装等多工种深度交叉作业。强大的项目管理团队进行*精细的进度规划、接口管理、现场协调*是项目成功的关键避免返工污染。

调试与验证：施工完成后，需进行系统性的调试（Commissioning）和严格的验证（Qualification）（通常包括DQ设计确认、IQ安装确认、OQ运行确认、PQ性能确认）。

对气流流型、风速均匀性、洁净度测试（粒子计数）、压差、温湿度、噪声、照度、自净时间、高效过滤器检漏等关键参数进行全面检测并出具报告，证明厂房完全满足设计要求与生产标准。

电子洁净厂房的建设，是一场静默的精密战役。每一处气密接缝的完美封堵，每一股层流气流的稳定精准，每一分贝振动能量的成功阻隔，都在无声地为摩尔定律的延续、为显示技术的革新提供着最基础的、也是最不容妥协的物理保障。
