什么叫工厂总平面设计

作者:四川省华盛兴邦工程设计有限公司 浏览: 发表时间:2020-01-08 17:04:33


工厂总平面设计是工厂总体布置的平面设计,其任务是根据工厂建筑群的组成内容及使用功能要求,结合厂址条件及有关技术要求,协调研究建、构筑物及各项设施之间的相互空间和平面关系,正确处理建筑物、交通运输、管路管线、绿化区域等布置问题,充分利用地形,节约场地,使所建工厂形成布局合理、协调一致、生产井然有序,并与四周建筑群相互协调的有机整体。

工厂总平面三设计师一项涉及面广、影响重大的设计任务,在工厂设计行业中有蓝图一张值千金的比喻。在设计院里,通常会设有总图设计部门,专门进行工厂总体平面设计。作为一名工艺人员除了做好工艺设计外,也要参与工厂总平面布置设计工作。


随着科学技术的进步与经济的发展,企业或工厂作为城市或工业区总体环境的一部分,人们对其总平面设计有了新的要求,设计者的思维方法也随之更新。现代企业再注重经济效益的同时还特别关注外观形象所带来的社会效益和环境效益。一个工厂良好的外观形象与优美环境可以诱发人们对企业的爱戴与信赖,可以激发职工对本职工作充满自信与热情。因此,项目总设计师要要组织好参与设计工作的各专业技术人员,在统一认识的基础上,密切配合,使完成的总图尽可能做到布置合理、经济适用、美观大方、环境优雅。

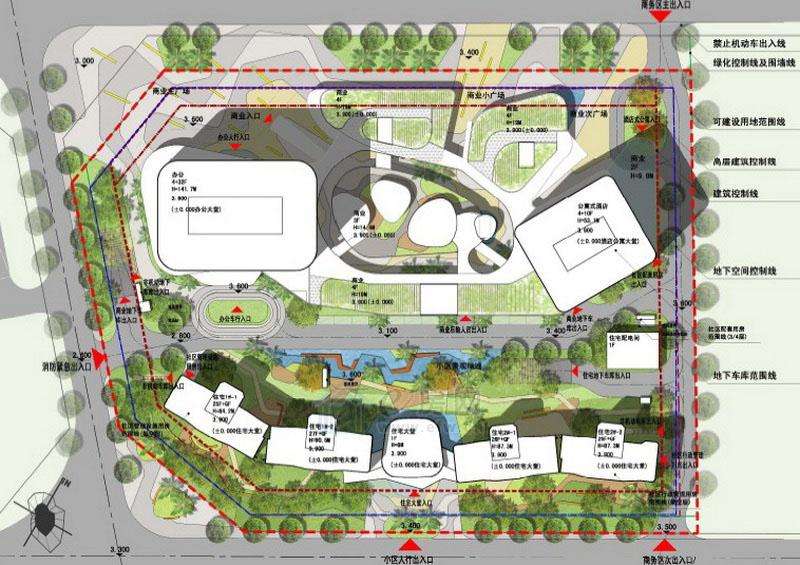

工厂总图设计的主体专业在我国各设计院中是总图与运输专业。常规的做法是总图与运输专业的技术人员根据工厂规模、产品方案和工艺专业所提供的工艺流程、车间及工段的配置图,厂内外及车间、工序间的物料流量,运送方式等资料,综合厂址的地理位置、自然环境等条件,设计出符合国家现行有关规程、规范的总平面布置图。这种总平面布置图是用各建构筑物、工程管线、交通运输设施(铁路、道路、港站等)、绿化美化设施等的中心线、轴线或轮廓线正投影作图,并注有定位的平面坐标及标高。这样的总平面布置图以二维的平面坐标为构图关系,设计图能量化的主要考核指标(如厂区占地面积、建设物与构筑物占地面积、建筑系数、道路铺砌面积、铁路铺轨长度、绿化占地等)参数成为评价总平面布置图设计质量的基本参数。
